Serielle Melder von Swissphone

BosMon kann die Daten von digitalen Meldeempfängern (DME) über die serielle Schnittstelle, USB und über das Netzwerk entgegennehmen. Dadurch können beispielsweise verschlüsselte Meldungen (wie Swissphone IDEA) von BosMon ausgewertet und angezeigt werden.

BosMon unterstützt u.a. folgende DME von Swissphone: DiCal RED, BOSS 920, BOSS 925, Patron. Für den Anschluss der DME an den PC wird eine Programmierstation oder ein Programmieradapter benötigt.

Datenformat

Im Meldeempfänger muss die Ausgabe der Telegramme und das Format konfiguriert werden. Das Format der Datenausgabe muss wie folgt aussehen, damit BosMon die Daten auswerten kann:

15:02 20.01.14
01A
Dies ist eine Testmeldung

Melder konfigurieren

In den folgenden zwei Screenshots sind die wichtigsten Einstellungen markiert, um die Meldungsausgabe und das korrekte Format einzustellen.

Stellen Sie die Konfiguration Zeitstempel auf oben und aktivieren Sie die Option Meldungsausgabe:

Setzen Sie in den Spalten A und Z den grünen Haken:

BosMon einrichten

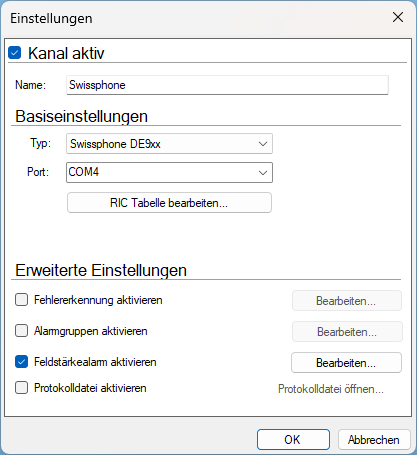

Fügen Sie den Melder in BosMon als Kanal hinzu, wie auf der Seite Serielle Melder beschrieben. Wählen Sie dabei im Fenster Kanaltyp wählen unter Seriell den Eintrag Serielle Melder. Alle Einstellungen und erweiterten Einstellungen des Kanals sind auf der Seite Serielle Melder beschrieben.

Das Funkdatensystem Swissphone DiCal-RED wird dagegen unter Datei → Einstellungen… → Telegramme → Kanäle mit dem Eintrag Swissphone Funkdatensystem hinzugefügt.

RIC-Tabelle

Tragen Sie in der RIC-Tabelle unter Speicherplatz den Schleifennamen ein, den der Melder ausgibt, und unter RIC die POCSAG-RIC, die dem Schleifennamen zugeordnet ist.

Beispiel: Der Melder gibt als Schleifennamen 01A aus, dem Schleifennamen ist die RIC 0656565A zugeordnet. Somit wird in der RIC-Tabelle als Speicherplatz 01 eingetragen und als RIC 0656565 hinterlegt.
