Telegrammbeschreibungen

In den Telegrammbeschreibungen kann man die Klartextübersetzungen zu FMS-Kennungen, POCSAG-RICs und ZVEI-5-Tonfolgen hinterlegen.

Telegrammbeschreibungen werden in einer Datenbank hinterlegt. Die zu benutzende Datenbank lässt sich in den Einstellungen unter Datei → Einstellungen… → Telegramme → Beschreibungen konfigurieren.

Beschreibungen bearbeiten

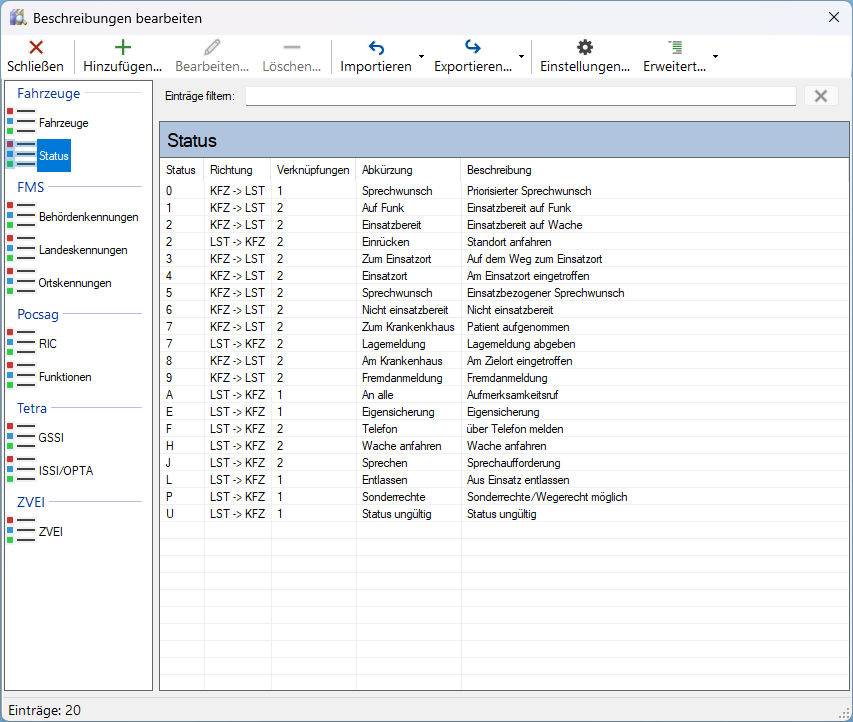

Sie erreichen das Fenster zum Bearbeiten von Telegramm- und Fahrzeugbeschreibungen über Bearbeiten → Telegramm Beschreibungen….

Nachfolgend wird das Eingabeformat der Adressen und Kennungen erläutert.

Fahrzeuge

Sie können in BosMon Fahrzeug-Beschreibungen verwalten. Jedes Fahrzeug beinhaltet diverse Stammdaten. Insbesondere die Fahrzeugkennungen sind zwingend notwendig, damit BosMon FMS- oder TETRA-Meldungen korrekt einem Fahrzeug zuordnen kann.

Jedes Fahrzeug benötigt eine eindeutige Adresse, diese sollte einem einheitlichen Schema folgen. Fahrzeuge können durch BosMon automatisch angelegt werden, beispielsweise durch Überwachung einer TETRA-Rufgruppe. In den Einstellungen kann konfiguriert werden, wie die Adresse bei automatischer Erstellung formatiert werden soll.

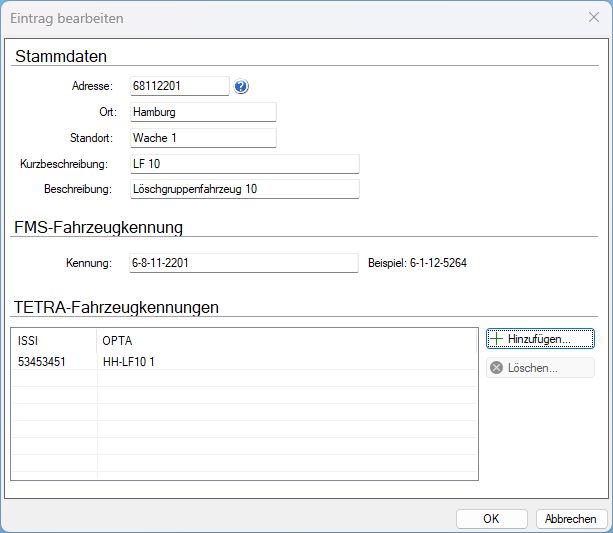

Tragen Sie in den Stammdaten eine Adresse und optional weitere Daten wie Ort, Standort, Kurzbeschreibung, Beschreibung ein. Die Adresse muss eindeutig sein und kann Zahlen sowie Buchstaben enthalten.

Dem Fahrzeug kann eine FMS-Kennung und mehrere TETRA-ISSIs bzw. TETRA-OPTAs zugeordnet werden.

Über den Menüpunkt Erweitert… → Fahrzeuge aus ISSI/OPTAs generieren können aus allen vorhandenen TETRA-Einträgen Fahrzeuge automatisch generiert werden.

Status

Im Menüpunkt Status werden die möglichen Statuskennungen verwaltet. Über Importieren → Standardlisten → Fahrzeug-Status kann eine Liste mit Standardwerten importiert werden.

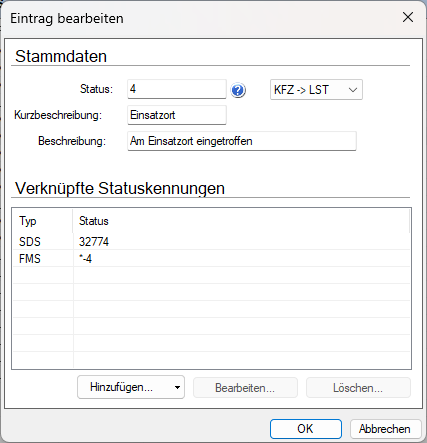

Tragen Sie in den Stammdaten eine Adresse, die Übermittlungsrichtung Fahrzeug -> Leitstelle oder Leitstelle -> Fahrzeug und optional weitere Daten wie Kurzbeschreibung, Beschreibung ein. Die Adresse muss eindeutig sein, der gültige Wertebereich ist 0-99.

Verknüpfen Sie die Statuskennung mit TETRA- bzw. FMS-Statusmeldungen im Bereich Verknüpfte Statuskennungen, damit BosMon aus TETRA- bzw. FMS-Telegrammen den Status von Fahrzeugen setzen kann.

Beispiel

Der BosMon-Fahrzeugstatus "4" soll "Am Einsatzort eingetroffen" darstellen. Dieser soll gesetzt werden, wenn das Fahrzeug den TETRA-SDS-Status 32774 oder den FMS-Status 4 setzt.

FMS

Im Menüpunkt FMS können FMS-Telegrammen Textbeschreibungen zugeordnet werden. Dazu können die Behördenkennungen, Landeskennungen und Ortskennungen mit Beschreibungen belegt werden und bspw. in Telegrammfenstern angezeigt werden.

Behördenkennungen

Format: Eine Behördenkennung besteht aus einem hexadezimalen Zeichen.

Landeskennungen

Format: Eine Landeskennung besteht aus einem hexadezimalen Zeichen.

Ortskennungen

Format: Eine Ortskennung besteht aus 4 hexadezimalen Zeichen, Aufbau:

• 1. Zeichen: Behördenkennung
• 2. Zeichen: Landeskennung
• 3. und 4. Zeichen: Ortskennung

POCSAG

Den POCSAG-Telegrammen können im Menüpunkt Pocsag Beschreibungen zugeordnet werden. Es können Klartextbeschreibungen zu RICs und SubRICs eingestellt werden.

RIC

Format: Eine RIC besteht aus 7 dezimalen Zahlen sowie der SubRIC, Aufbau:

• 1.-7. Zeichen: RIC
• 8. Zeichen: SubRIC (a - d oder * für alle SubRICs).

Funktionen

Format: Eine POCSAG-SubRIC (hier POCSAG-Funktion genannt) ist der Buchstabe a, b, c oder d. Für jede dieser SubRICs lässt sich eine Abkürzung sowie eine Beschreibung hinterlegen.

TETRA

In BosMon können Listen zu TETRA-Kennungen verwaltet werden. Dies umfasst die Gruppenkennungen (GSSI) und die Gerätekennungen (ISSI) sowie deren zugeordnete Operativ Taktische Adresse (OPTA).

Die Gruppenkennungen können manuell oder durch Abfrage aus dem angeschlossenen TETRA-Funkgerät importiert werden.

Die Gerätekennungen können ebenfalls manuell oder durch Überwachung von TETRA-Rufgruppen erstellt werden.

GSSI

Ein GSSI-Eintrag zu einer Gruppe beinhaltet die individuelle 8-stellige Adresse der GSSI, den Modus TMO oder DMO sowie eine Kurzbeschreibung und/oder eine Beschreibung.

ISSI/OPTA

Jedes Gerät bzw. jeder Teilnehmer im TETRA-Netz besitzt eine eindeutige 8-stellige ISSI und eine Klartext-OPTA. Diese Daten können im Menüpunkt ISSI/OPTA verwaltet werden.

ZVEI

Format: Eine ZVEI-5-Tonfolge besteht aus 5 dezimalen Zahlen.

Einträge im- und exportieren

Sie können Einträge verschiedenster Formate importieren.

• FMS32Pro Codefiles
• CSV Dateien

Zusätzlich können Sie alle Einträge als CSV exportieren. Nachfolgend finden Sie eine Erläuterung des Formats der CSV-Dateien:

Pro Zeile wird eine Kennung ausgegeben/erwartet. Die einzelnen Felder sind durch Kommata voneinander getrennt.

CSV-Format FMS

Behördenkennungen, Format einer Zeile:

"Behördenkennung", "Kurzbeschreibung", "Beschreibung"

Landeskennungen, Format einer Zeile:

"Landeskennung", "Kurzbeschreibung", "Beschreibung"

Ortskennungen, Format einer Zeile:

"Ortskennung", "Kurzbeschreibung", "Beschreibung"

CSV-Format POCSAG

Format einer Zeile:

"RIC", "Ort", "Kurzbeschreibung", "Beschreibung"

Beispiel:

"1234567*", "Musterort", "Musterkurzbeschreibung", "Musterbeschreibung"

CSV-Format ZVEI

Format einer Zeile:

"5-Tonfolge", "Ort", "Kurzbeschreibung", "Beschreibung"

Beispiel:

"12345*", "Musterort", "Musterkurzbeschreibung", "Musterbeschreibung"

Einstellungen

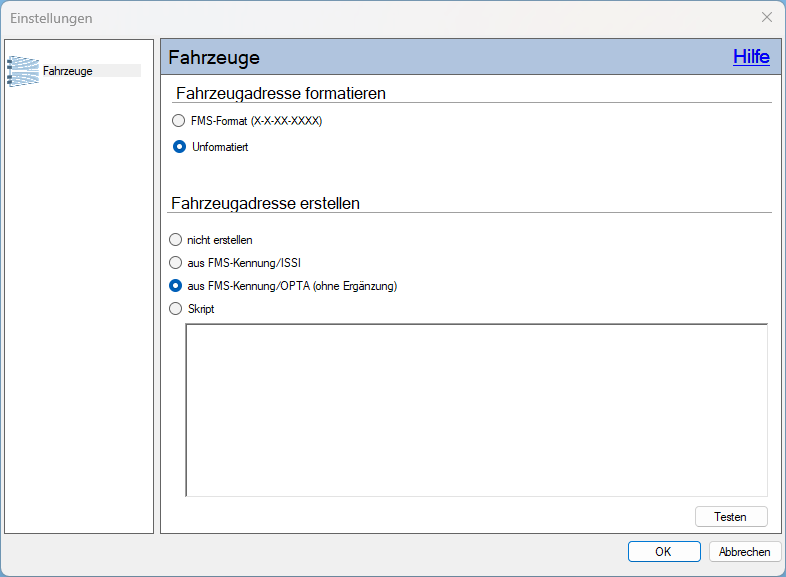

Die Einstellungen erreichen Sie über den Menüpunkt Einstellungen….

Fahrzeugadresse formatieren

Stellen Sie hier ein, wie die Fahrzeugadresse in BosMon angezeigt werden soll.

Wählen Sie das FMS-Format, wenn Sie die FMS-Kennung als Fahrzeugadresse nutzen und diese im klassischen Nummernformat der FMS-Kennung anzeigen möchten.

Wählen Sie Unformatiert, wenn keine zusätzlichen Bindestriche eingefügt werden sollen.

Fahrzeugadresse erstellen

Es können TETRA- und FMS-Kanäle auf neue Fahrzeuge überwacht und neue Fahrzeuge automatisch angelegt werden. Damit diese neuen Fahrzeuge korrekt angelegt werden, muss diesen eine eindeutige Fahrzeugadresse zugeordnet werden. In diesem Menüpunkt kann ausgewählt werden, wie die Fahrzeugadresse generiert werden soll:

• nicht erstellen: Neue Fahrzeuge werden nicht automatisch angelegt
• aus FMS-Kennung/ISSI: Neue Fahrzeuge werden entweder mit ihrer FMS-Kennung oder ihrer TETRA-ISSI angelegt.
• aus FMS-Kennung/OPTA: Neue Fahrzeuge werden entweder mit ihrer FMS-Kennung oder ihrer TETRA-OPTA angelegt.
• Skript: Vor dem Anlegen des Fahrzeugs wird ein Skript gestartet, welches die Fahrzeugkennung generiert.
